FÖLDFELSZÍN FELETTI ÉPÜLETEK

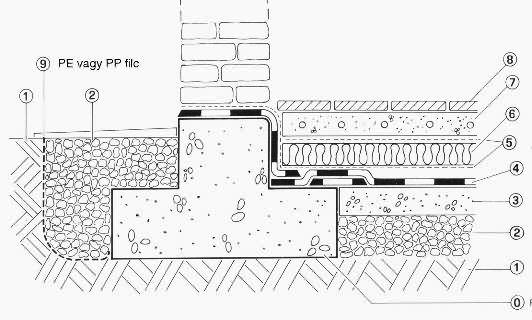

Padlózatok közvetlenül a száraz ill. nedves talajon.

9./ pe v. pp filc
8./ padlózat
7./ vasbeton
6./ hõszigetelõ réteg (esetenként)
5./ 0.2 mm LDPE fólia
     (a hõszigetelõ lap felett
     párazáróként mûködik)
4./ vízszigetelõ lemez
3./ aljzatbeton
2./ vízelvezetõ réteg
1./ talaj
0./ alapozás



Megoldások

A vízszigetelõ rendszert Novabond® 200 4 vagy 5 mm vastag lemezzel kell megvalósítani, a mûszaki követelmények figyelembe vételével.


Megjegyzések

Azokban az esetekben, amikor a szerkezet tartósan érintkezik vízzel (lejtõn, magas talajvíz), feltétlenül szükséges a vízszigetelés folytonosságát biztosítani mind vízszintesen, mind függõlegesen.A víznek a szigeteléssel való tartós érintkezésének elkerülése érdekében egy megfelelõ vízelvezetõ réteget kell a vízszigetelés mellé beépíteni gyûjtõcsõvel az alján az összegyûlõ víz elvezetésére. Ezután a víz a vízgyûjtõbõl gravitációsan szivattyúzással kiemelhetõ. Amikor földfelszín alatti ablakok kialakítása az igény, vele a réteg kiszellõzési lehetõségét kell biztosítani, aminek az ablak alsó széle alatt kell lennie a vízelvezetõ réteggel. A vízszigetelésnek mind a külsõ, mind a belsõ felületeken folytonosnak kell lenniük.



RÉSZLETES ISMERTETÉS


. JELLEMZÕK BEÉPÍTÉS MÓDJA
Tartószerkezet:






Vasbeton, vagy elõregyártott betonelemek.







A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben:

 - Általános beépítési utasítások
 - Elõkészítõ munkák
 - Mûszaki megoldások

Alapozó bitumenmáz:  Csak megfelelõ minõségû termék alkalmazható. A felületeket mindig kellõsíteni kell. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.
Vízelvezetés:  Hagyományos:
kavics, betonzúzalék vagy hasonló
A vízelvezetõ réteget a padlózat alatt és a lábazat körül övszerûen kell megépíteni.Feladata a beszivárgó víz elvezetése. Így csökkenti a vízszigetelõ rendszerre ható hidrosztatikai nyomást.
Hõszigetelés:  Táblás szerkezetû, 20 N/cm2-nél nagyobb nyomásállósággal és az igények szerinti vastagságban.
Például:
- polisztirol, expandált perlit, stb.,
- expandált agyag /keramzit/,
- habcement,
- kõzetgyapot, üveggyapot.
Ezt a rendszert többnyire a padlózat alatt építik meg, amikor a téli fûtés hatását gyorsan kívánjuk elérni. Jó hatása van mind az elõre gyártott hõszigetelõ lapoknak, mind az expandált agyagnak vagy habcementnek. Amikor a környezetben magas szintet ér el a páratartalom, a hõszigetelést felülrõl párazáró réteggel kell megvédeni.
Vízszigetelés:  NOVABOND 200, 4-5 mm vastag lemez.  Ennél az elrendezésnél elegendõ az egyrétegû szigetelés. A lánggal hegesztett átfedéseknek a hosszanti élek  mentén 10 cm-nek, a lemezvégeknél 15 cm szélesnek kell lenniük.Az aljzaton lehegesztés nélkül, függõlegesen teljes felületen kell hegeszteni.

Csomópontok



A külsõ falazatot a felverõdõ esõvíztõl meg kell védeni.

A csatlakozásokat plusz réteggel kell egerõsíteni.

Teljes felületen hegesztett lemezek, 30-40 cm magasságig.

20 cm széles lemezcsíkokkal, csak az elmozduló szerkezetre hegesztve.



                                                                     .
