HULLÁMLEMEZ TETÕSZIGETELÉSEK

.

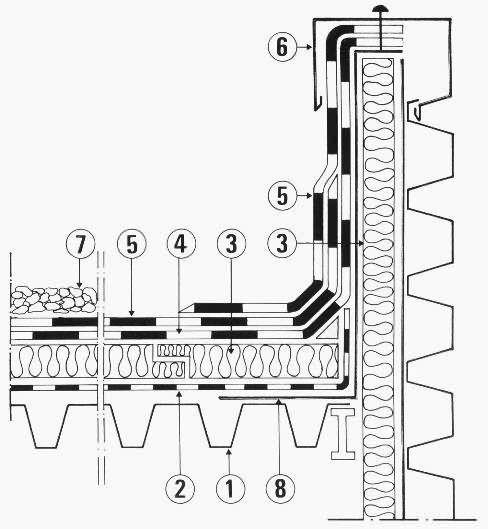

A VÍZSZIGETELÉS JAVASOLT RÉTEGRENDJE:

..	.	I	II	III
8	galvanizált acéllemez	galvanizált acéllemez	galvanizált acéllemez	galvanizált acéllemez
7	esetleg kavicsterítés	esetleg kavicsterítés	esetleg kavicsterítés	esetleg kavicsterítés
6	borítás	borítás	borítás	borítás
5	második lemezréteg	-	-	Novamineral Pe/Gr 5
4	elsõ lemezréteg	Novamineral Pe/Gr 5 vagy Novabond 4	Novagum 18/P Gr 5	NOVATER 3 mm
3	hõszigetelõ lap	hõszigetelõ lap	hõszigetelõ lap	hõszigetelõ lap
2	párazáró réteg	NOVALL-I 3 vagy. NOVAGLASS 3 mm	NOVALL-I 3 vagy NOVAGLASS 3 mm	NOVALL-I 3 vagy NOVAGLASS 3 mm
1	tartószerkezet	tartószerkezet	tartószerkezet	tartószerkezet

RÉSZLETES ISMERTETÉS

. JELLEMZÕK            BEÉPÍTÉS MÓDJA

Tartószerkezet: Fém hullámlemez mechanikusan a tartószerkezethez rögzítve.
Lejtés: > 2% tócsaképzõdés megakadályozására
A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben:

- Általános beépítési utasítások
- Elõkészítõ munkák
- Mûszaki megoldások

Alapozó bitumenmáz: Csak megfelelõ minõségû termék alkalmazható. Alkalmazás egyedi elbírálás alapján. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.

Párazáró réteg: Tökéletesen vízhatlan, 0,07 mm alufóliával erõsített szigetelõ lemez használata javasolt. Normál minõségû szigetelõlemezek csak alacsony nedvességtartalmú környezetben használhatók. Az aljzatra részlegesen hegesztve a peremek mentén, a függõleges szakaszokon a hõszigetelõ réteg felett 10 cm magasságig teljes felületen hegesztve. Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben.

Hõszigetelõ lapok: A jellemzõk és a méretek a hõszigetelt térben megkivánt viszonyoknak megfelelõen választandók meg. Nem éghetõ hõszigetelõ anyag használata célszerû. Eltekintve azoktól a megoldásoktól, amelyeknél a vízszigetelést leterhelõ kavicsréteg rögzíti, a hõszigetelõ lapokat mechanikusan (szegezéssel vagy csavarozással, de mindenképpen nagy átmérõjû alátétekkel) kell az aljzathoz rögzíteni, még akkor is, ha a szigetelõlemez rögzítése forró fúvatott bitumennel történik. A rögzítések száma az igényeknek megfelelõen 3-6 db/m2. Szélnek különösen kitett felületeken, pl. íves tetõkön a rögzítések szükséges száma nem lehet kevesebb 4 db/m2-nél. Kétrétegû hõszigetelés esetén az alsó lapokat csak középen kell rögzíteni, míg a második réteg rögzítése az egyrétegû hõszigeteléshez hasonló módon történik. Függõleges felületeken a lapokat forró fúvatott bitumennel és szegezéssel kell rögzíteni.

Szigetelõlemez/ek/: Károsodás nélkül viselje el a tartószerkezet és/vagy más vele érintkezõ anyag mozgásait. Olyan tetõk esetén, amelyekrõl csak mérsékelt igénybevétel adódik át, PLASZTOMER alapanyagú, más tetõkön azonban ELASZTOMER alapanyagú szigetelõlemezek használata célszerû. Mind a két esetben a nagy teljesítményû szigetelõlemezek alkalmazandók, amelyek látható felületei palazúzalékkal borított, ami a tûz esetén is nagyobb fokú védelmet biztosít. Kavicsterítéssel biztosított szigetelések kivételével a lemezeket teljes felületükön kell lerögzíteni. Egyes hõszigetelõ lapok anyaga a lángszóróval történõ hegesztést nem teszi lehetõvé és ilyenkor a szigetelõlemezeket kb. 1,2 kg/m2 mennyiségben felhordott, forró, fúvatott bitumennel és arra terített üvegszövet réteggel kell leragasztani. Az alkalmazott fúvatott bitumen minõsége a tetõ lejtésétõl függõen választandó meg (pl. 5% lejtésig a lágyuláspont legyen 100 C fölött.) Az elsõ (esetleg egyetlen) lemezréteget a hõszigetelõ lapok illesztési hézagait átfedõen kell fektetni, az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben. Teljes felületû hegesztés szükséges a peremek mentén és függõleges felületeken, a várható vízszint felett 20 cm magasságig.A második réteget teljes felületen kell hegeszteni, az átfedési felületekhez képest eltolt elrendezésben.

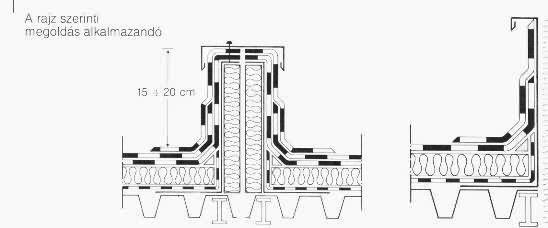

Dilatáció és szerkezeti kapcsolódás:

.	JELLEMZÕK	BEÉPÍTÉS MÓDJA
Tartószerkezet:	Fém hullámlemez mechanikusan a tartószerkezethez rögzítve. Lejtés: > 2% tócsaképzõdés megakadályozására	A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben: - Általános beépítési utasítások - Elõkészítõ munkák - Mûszaki megoldások
Alapozó bitumenmáz:	Csak megfelelõ minõségû termék alkalmazható.	Alkalmazás egyedi elbírálás alapján. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.
Párazáró réteg:	Tökéletesen vízhatlan, 0,07 mm alufóliával erõsített szigetelõ lemez használata javasolt. Normál minõségû szigetelõlemezek csak alacsony nedvességtartalmú környezetben használhatók.	Az aljzatra részlegesen hegesztve a peremek mentén, a függõleges szakaszokon a hõszigetelõ réteg felett 10 cm magasságig teljes felületen hegesztve. Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben.
Hõszigetelõ lapok:	A jellemzõk és a méretek a hõszigetelt térben megkivánt viszonyoknak megfelelõen választandók meg. Nem éghetõ hõszigetelõ anyag használata célszerû.	Eltekintve azoktól a megoldásoktól, amelyeknél a vízszigetelést leterhelõ kavicsréteg rögzíti, a hõszigetelõ lapokat mechanikusan (szegezéssel vagy csavarozással, de mindenképpen nagy átmérõjû alátétekkel) kell az aljzathoz rögzíteni, még akkor is, ha a szigetelõlemez rögzítése forró fúvatott bitumennel történik. A rögzítések száma az igényeknek megfelelõen 3-6 db/m2. Szélnek különösen kitett felületeken, pl. íves tetõkön a rögzítések szükséges száma nem lehet kevesebb 4 db/m2-nél. Kétrétegû hõszigetelés esetén az alsó lapokat csak középen kell rögzíteni, míg a második réteg rögzítése az egyrétegû hõszigeteléshez hasonló módon történik. Függõleges felületeken a lapokat forró fúvatott bitumennel és szegezéssel kell rögzíteni.
Szigetelõlemez/ek/:	Károsodás nélkül viselje el a tartószerkezet és/vagy más vele érintkezõ anyag mozgásait. Olyan tetõk esetén, amelyekrõl csak mérsékelt igénybevétel adódik át, PLASZTOMER alapanyagú, más tetõkön azonban ELASZTOMER alapanyagú szigetelõlemezek használata célszerû. Mind a két esetben a nagy teljesítményû szigetelõlemezek alkalmazandók, amelyek látható felületei palazúzalékkal borított, ami a tûz esetén is nagyobb fokú védelmet biztosít.	Kavicsterítéssel biztosított szigetelések kivételével a lemezeket teljes felületükön kell lerögzíteni. Egyes hõszigetelõ lapok anyaga a lángszóróval történõ hegesztést nem teszi lehetõvé és ilyenkor a szigetelõlemezeket kb. 1,2 kg/m2 mennyiségben felhordott, forró, fúvatott bitumennel és arra terített üvegszövet réteggel kell leragasztani. Az alkalmazott fúvatott bitumen minõsége a tetõ lejtésétõl függõen választandó meg (pl. 5% lejtésig a lágyuláspont legyen 100 C fölött.) Az elsõ (esetleg egyetlen) lemezréteget a hõszigetelõ lapok illesztési hézagait átfedõen kell fektetni, az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben. Teljes felületû hegesztés szükséges a peremek mentén és függõleges felületeken, a várható vízszint felett 20 cm magasságig.A második réteget teljes felületen kell hegeszteni, az átfedési felületekhez képest eltolt elrendezésben.
