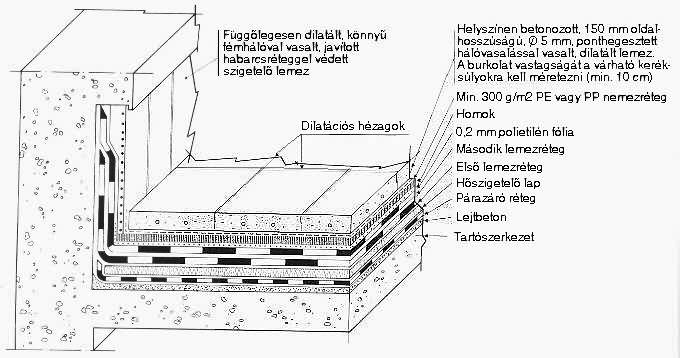

VASBETON PARKOLÓFÖDÉM HÕSZIGETELÉSSEL

A VÍZSZIGETELÉS JAVASOLT RÉTEGRENDJE:

.	.	I	II	III
7	rajz szerint	rajz szerint	rajz szerint	rajz szerint
6	második lemezréteg	NOVABOND 4 mm	NOVABOND 4 mm	NOVAGUM 18/P 4
5	elsõ lemezréteg	NOVABOND 4 mm	NOVATER 4 mm	NOVAGUM 18/P 4
4	hõszigetelõ lap	hõszigetelõ lap	hõszigetelõ lap	hõszigetelõ lap
3	párazáró réteg	NOVAGLASS 3 mm v. NOVALL-I 3 mm	NOVAGLASS 3 mm v. NOVALL-I 3 mm	NOVAGLASS 3 mm v. NOVALL-I 3 mm
2	lejtbeton	lejtbeton	lejtbeton	lejtbeton
1	tartószerkezet	tartószerkezet	tartószerkezet	tartószerkezet

RÉSZLETES ISMERTETÉS

. JELLEMZÕK            BEÉPÍTÉS MÓDJA

Tartószerkezet:

Elõregyártott vasbeton vagy üreges vb. elemek.

Lejtés: 2-5 %

A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben:

- Általános beépítési utasítások
- Elõkészítõ munkák
- Mûszaki megoldások

Alapozó bitumenmáz: Csak megfelelõ minõségû termék alkalmazható. Alkalmazás egyedi elbírálás alapján. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.

Párazáró réteg:
A burkolat alatti légtér relatív páratartalmának megfelelõen választandó meg. Ha ez 20 C hõmérsékleten 80 %-nál nagyobb, úgy 0,08 mm alufóliával erõsített párazáró réteget kell alkalmazni. A vízszintes felületeken lazán, hegesztés nélkül, a függõleges szakaszokon a hõszigetelõ réteg felett 10 cm magasságig teljes felületen hegesztve. Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben.

Hõszigetelõ lapok:
A jellemzõk és a méretek a hõszigetelt térben megkivánt viszonyoknak megfelelõen választandók meg. Az ilyen szerkezetekben 2,5 kg/cm2-nél nagyobb szilárdságú lapokat kell alkalmazni. A hõszigetelõ lapokat lehetõleg pontszerûen, lánghegesztéssel célszerû közvetlenül a párazáró rétegen rögzíteni. Ellenkezõ esetben fúvatott bitumen alkalmazandó.

Szigetelõlemez/ek/:

Megfelelõ szilárdság és nyúlóképesség a tartószerkezet és/vagy más velük érintkezõ szerkezeti elem alakváltozásainak követéséhez. Károsodás nélkül viseljék el a mindenkori légköri hatásokat. Az elsõ réteget lazán, a hõszigetelõ lapok illesztési hézagait lefedve kell fektetni. Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben. A második réteget teljes felületen kell hegeszteni, az átfedési felületekhez képest eltolt elrendezésben.

Dilatációk a rajz szerint
kivitelezendõk:

.	JELLEMZÕK	BEÉPÍTÉS MÓDJA
Tartószerkezet:	Elõregyártott vasbeton vagy üreges vb. elemek. Lejtés: 2-5 %	A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben: - Általános beépítési utasítások - Elõkészítõ munkák - Mûszaki megoldások
Alapozó bitumenmáz:	Csak megfelelõ minõségû termék alkalmazható.	Alkalmazás egyedi elbírálás alapján. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.
Párazáró réteg:	A burkolat alatti légtér relatív páratartalmának megfelelõen választandó meg. Ha ez 20 C hõmérsékleten 80 %-nál nagyobb, úgy 0,08 mm alufóliával erõsített párazáró réteget kell alkalmazni.	A vízszintes felületeken lazán, hegesztés nélkül, a függõleges szakaszokon a hõszigetelõ réteg felett 10 cm magasságig teljes felületen hegesztve. Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben.
Hõszigetelõ lapok:	A jellemzõk és a méretek a hõszigetelt térben megkivánt viszonyoknak megfelelõen választandók meg. Az ilyen szerkezetekben 2,5 kg/cm2-nél nagyobb szilárdságú lapokat kell alkalmazni.	A hõszigetelõ lapokat lehetõleg pontszerûen, lánghegesztéssel célszerû közvetlenül a párazáró rétegen rögzíteni. Ellenkezõ esetben fúvatott bitumen alkalmazandó.
Szigetelõlemez/ek/:	Megfelelõ szilárdság és nyúlóképesség a tartószerkezet és/vagy más velük érintkezõ szerkezeti elem alakváltozásainak követéséhez. Károsodás nélkül viseljék el a mindenkori légköri hatásokat.	Az elsõ réteget lazán, a hõszigetelõ lapok illesztési hézagait lefedve kell fektetni. Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben. A második réteget teljes felületen kell hegeszteni, az átfedési felületekhez képest eltolt elrendezésben.
