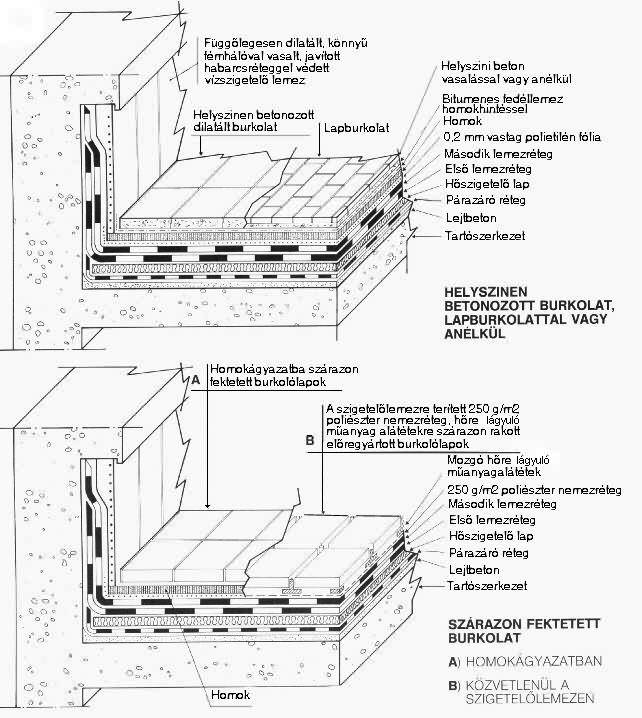

JÁRHATÓ VÍZSZINTES BURKOLATOK HÕSZIGETELÉSSEL





 A VÍZSZIGETELÉS JAVASOLT RÉTEGRENDJE:



. .                I              II                  III
           7  rajz szerint rajz szerint rajz szerint rajz szerint
           6 második lemezréteg NOVABOND 4 mm NOVABOND 4 mm NOVAGUM 18/P 4
           5  elsõ lemezréteg NOVABOND 4 mm NOVATER 4 mm NOVAGUM 18/P 4
           4  hõszigetelõ lap hõszigetelõ lap  hõszigetelõ lap hõszigetelõ lap
           3 párazáró réteg NOVAGLASS 3 mm
v. NOVALL-I 3 mm
NOVAGLASS 3 mm
v. NOVALL-I 3 mm
NOVAGLASS 3 mm
v. NOVALL-I 3 mm
           2 lejtbeton lejtbeton lejtbeton lejtbeton
           1  tartószerkezet tartószerkezet tartószerkezet tartószerkezet


RÉSZLETES ISMERTETÉS


. JELLEMZÕK            BEÉPÍTÉS MÓDJA
Tartószerkezet:








Elõregyártott vasbeton vagy üreges vb. elemek.

Lejtés: 2-5 %




A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben:

 - Általános beépítési utasítások
 - Elõkészítõ munkák
 - Mûszaki megoldások
Alapozó bitumenmáz:  Csak megfelelõ minõségû termék alkalmazható.  Alkalmazás egyedi elbírálás alapján. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.
Párazáró réteg:  A burkolat alatti légtér relatív páratartalmának megfelelõen választandó meg. Ha ez 20 C hõmérsékleten 80 %-nál nagyobb, úgy 0,07 mm alufóliával erõsített párazáró réteget kell alkalmazni. A vízszintes felületeken ragasztás, hegesztés nélkül, a függõleges szakaszokon a hõszigetelõ réteg felett 10 cm magasságig teljes felületen hegesztve. Az átfedéseket mindenkor lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben.
Hõszigetelõ lapok:  A jellemzõk és a méretek a hõszigetelt térben megkivánt viszonyoknak megfelelõen választandók meg.  A hõszigetelõ lapokat lehetõleg pontszerûen, lánghegesztéssel célszerû közvetlenül a párazáró rétegen rögzíteni. Ellenkezõ esetben fúvatott bitumen alkalmazandó.
Szigetelõlemez/ek/:  Megfelelõ szilárdság és nyúlóképesség a tartószerkezet és/vagy más velük érintkezõ szerkezeti elem alakváltozásainak követéséhez. Károsodás nélkül viseljék el a mindenkori légköri hatásokat.  Az elsõ réteget lazán, a hõszigetelõ lapok illesztési hézagait lefedve kell fektetni. Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben. A második réteget teljes felületen kell hegeszteni, az átfedési felületekhez képest eltolt elrendezésben.


Dilatációk és lefolyócsövek a rajz szerint
kivitelezendõk:



                                                                             .
