JÁRHATÓ VÍZSZINTES BURKOLATOK, HÕSZIGETELÉS NÉLKÜL




 A VÍZSZIGETELÉS JAVASOLT RÉTEGRENDJE:



. .                I              II                  III
           7  rajz szerint rajz szerint rajz szerint rajz szerint
           6 rajz szerint rajz szerint rajz szerint rajz szerint
           5  rajz szerint rajz szerint rajz szerint rajz szerint
           4  második lemezréteg NOVABOND 4  mm  NOVATER 4mm NOVAGUM 18/P 4
           3 elsõ lemezréteg NOVATER 4 mm  NOVATER  4 mm NOVAGUM 18/P 4
           2 lejtõs felület lejtõs felület lejtõs felület lejtõs felület
           1  tartószerkezet tartószerkezet tartószerkezet tartószerkezet


RÉSZLETES ISMERTETÉS


. JELLEMZÕK            BEÉPÍTÉS MÓDJA
Tartószerkezet:







Elõregyártott  vasbeton vagy üreges vb. panelek.


Lejtés: 1-5 %




A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben:

 - Általános beépítési utasítások
 - Elõkészítõ munkák
 - Mûszaki megoldások
Alapozó bitumenmáz:  Csak megfelelõ minõségû termék alkalmazható.  Alkalmazás egyedi elbírálás alapján. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.
Szigetelõlemez/ek/:





Megfelelõ szilárdság és nyúlóképesség a tartószerkezet és/vagy más velük érintkezõ szerkezeti elem alakváltozásainak követéséhez. Károsodás nélkül viseljék el a mindenkori légköri hatásokat.



Az elsõ réteget ragsztás, vagy hegesztés nélkül kell a vízszintes aljzatra fektetni, de a peremek mentén és függõleges szakaszokon  20 cm magasságig teljes felületen kell hegeszteni. A második lemezréteget az illesztéseknél eltolva, teljes felületén kell az elsõhöz hegeszteni.
Az átfedéseket ugyancsak lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben.

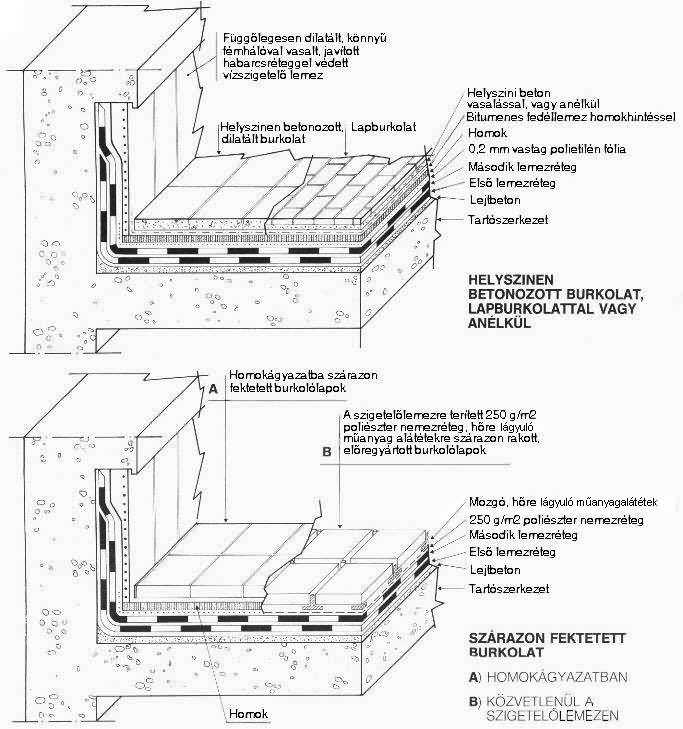

Dilatációk és lefolyócsövek a rajz szerint
kivitelezendõk:



                                                                            .
