TETÕKERT RENDSZER A VÍZSZIGETELÉS
MECHANIKAI VÉDELMÉVEL

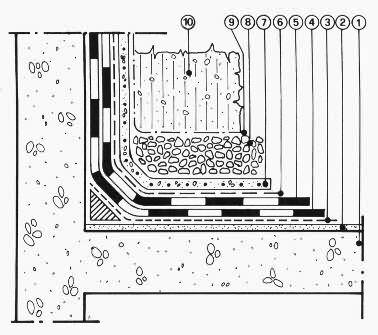

Jelmagyarázat

1./ Aljzat
2./ Lejtésadó réteg
3./ Elválasztó réteg legalább 400 g/m2
     papírbetétes bitumenes lemez
4./ Elsõ lemezréteg. Gyökérátnövésnek ellen-
     álló Novabond 200® 4 mm, vízszintesen
     lehegesztés nélkül fektetve, függõlegesen a
     teljes felületen lehegesztve 15 cm-rel a
     termõföld síkja fölött. A lánggal hegesztett
     átlapolásoknak  keresztirányban 8 cm, a
     lemezvégeken 12 cm  szélesnek kell
     lenniük.
5./ A szigetelés második rétege gyökérálló
     Novar-Ch®  4 mm teljes felületén hegesztve
     az elsõ lemezréteghez. Az átlapolásoknak
     az elsõ lemez közepére kell kerülniük. A
     lánggal hegesztett átlapolásoknak kereszt-
     irányban 12 cm, a lemezvégeknél 15 cm
     szélesnek kell lenniük.
6./ 0.2 mm vastag polietilén védõfólia
7./ 3-4 cm vastag betonréteg, könnyû fémháló
     erõsítéssel
8./ Vízelvezetõ réteg expandált agyag vagy kavics
9./ Szûrõréteg nem szõtt poliészter 200 g/m2
10./ Termõföld

Csomópontok kialakítása


Összefolyó
1./ Összefolyócsõ szára
2./ Aljzat
3./ Vízszigetelõ lemez
4./ Vízszigetelõ lemez
5./ 0,3 mm Pe védõfólia
6./ Védõkosár
7./ Kavics vagy keramzit
     vízelvezetõ rendszer
8./ Poliészter szövet
     szûrõréteg
9./ Talaj

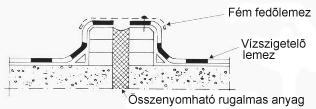

Kiemelkedõ tágulási hézag



                                                               .
