TETÕKERT RENDSZER KÖNNYÛ
VÍZELVEZETÕ RÉTEGGEL

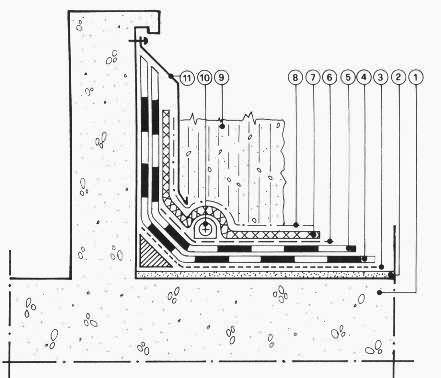

Jelmagyarázat

1./ Aljzat
2./ Lejtésadó réteg
3./ Elválasztó réteg legalább 400 g/m2
     papírbetétes bitumenes lemez
4./ Elsõ lemezréteg. Gyökérátnövésnek ellen-
     álló Novabond 200® 4 mm, vízszintesen
     lehegesztés nélkül fektetve, függõlegesen
     a teljes felületen lehegesztve 15 cm-rel a
     termõföld síkja fölött. A lánggal hegesztett
     átlapolásoknak  keresztirányban 8 cm, a
     lemezvégeken 10 cm  szélesnek kell
     lenniük.
5./ A szigetelés második rétege gyökérálló
     Novar-Ch®  4 mm teljes felületén
     hegesztve az elsõ lemezréteghez. Az
     átlapolásoknak az elsõ lemez közepére
     kell kerülniük. A lánggal hegesztett
     átlapolásoknak keresztirányban 12 cm, a
     lemezvégeknél 15 cm szélesnek kell
     lenniük.
6./ 0.2 mm vastag polietilén védõfólia
7./ ENKADRAIN -ST vízelvezetõ/szûrõ réteg
8./ Szûrõréteg 200 g/m2 poliészter szövet
      /választható/
9./ Termõföld
10./ Vízelvezetõ csõ
11./ Mechanikai védelem HDPE táblákkal
       (pl. PLATON v. DELTA/MS)

Csomópontok kialakítása


Összefolyó
1./ Összefolyócsõ szára
2./ Aljzat
3./ Vízszigetelõ lemez
4./ Vízszigetelõ lemez
5./ 0,3 mm Pe védõfólia
6./ Védõkosár
7./ Kavics vagy keramzit
     vízelvezetõ rendszer
8./ Poliészter szövet
     szûrõréteg
9./ Talaj


Kiemelkedõ tágulási hézag



                                                              .
