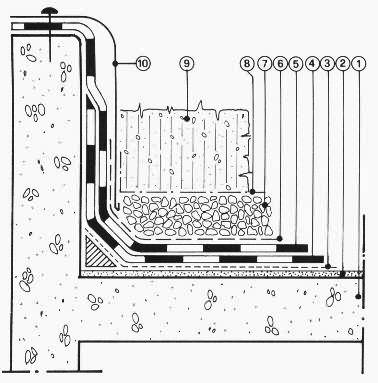

TETÕKERT RENDSZER HÕSZIGETELÉS NÉLKÜL



Jelmagyarázat

1./ Aljzat
2./ Lejtésadó réteg
3./ Elválasztó réteg 400 g/m2 papírbetétes bitumenes
     lemez
4./ Elsõ lemezréteg gyökérátnövésnek ellenálló
     Novabond 200® 4 mm, vízszintesen lehegesztés
     nélkül fektetve, függõlegesen  teljes felületen
     lehegesztve 15 cm-re a termõföld síkja fölött.  A
     lánggal hegesztett átlapolásoknak keresztirányban
     8 cm, lemezvégeknél 10 cm szélesnek kell lenniük.
5./ A szigetelés második rétege gyökérálló NOVAR-F-
     Pe® 4 mm lemez teljes felülettel hegesztve az elsõ
     lemezréteghez. Az átlapolásoknak az elsõ lemezré-
     teg közepére kell kerülniük. A lánggal hegesztett
     átlapolásoknak keresztirányban 12 cm, a lemezvé-
     geken 15 cm szélesnek kell lenniük.
6./ Védõréteg 400 g/m2 vagy 0.3 mm polietilén fólia
7./ Vízelvezetõ réteg expandált agyag vagy kavics
8./ Szûrõréteg 200 g/m2 poliészter szövet
9./ Termõföld
10./  Fém védõlemez

Csomópontok kialakítása

Összefolyó
1./ Összefolyócsõ szára
2./ Aljzat
3./ Vízszigetelõ lemez
4./ Vízszigetelõ lemez
5./ 0,3 mm Pe védõfólia
6./ Védõkosár
7./ Kavics vagy keramzit
     vízelvezetõ rendszer
8./ Poliészter szövet
     szûrõréteg
9./ Talaj

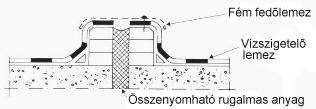

Kiemelkedõ tágulási hézag



                                                                    .
