TETÕKERT RENDSZER HÕSZIGETELÉSSEL

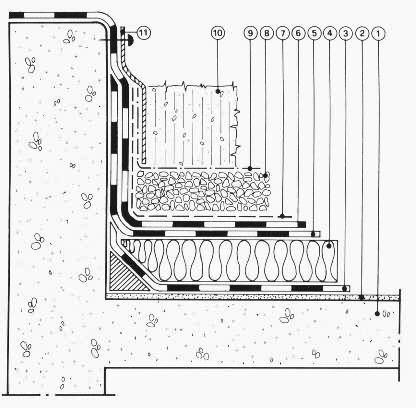

Jelmagyarázat

1./ Aljzat
2./ Lejtésadó réteg
3./ Párazáró réteg /Novaglass® 3 mm/ függõlege-
     sen teljes felületen hegesztve, vízszintesen
     hegesztés nélkül
4./ Hõszigetelõ lap
5./ A szigetelés elsõ rétege Novabond 200®
     mm vízszintesen lehegesztés nélkül, függõle-
     gesen teljes felületen lehegesztve 15 cm-rel a
     föld síkja fölött. A lánggal hegesztett átlapolá-
     soknak keresztirányban 8 cm, a lemezvégek-
     nél 12 cm szélesnek kell lenniük.
6./ A szigetelés második rétege Novar-F-Pe®
    4 mm teljes felülettel hegesztve az elsõ
    lemezhez. Az átlapolásoknak az elsõ
    lemezréteg közepére kell kerülniük. A lánggal
    hegesztett  átlapolásoknak keresztirányban 12
    cm, a lemezvégeknél 15  cm szélesnek kell
    lenniük.
7./ Polietilén fólia 0.2 mm
8./ Vízelvezetõ réteg expandált agyagból
     vagy kavicsból.
9./ Poliészter szûrõréteg 200 g/m2
10./ Termõföld
11./ Mechanikai védelem:
       - betonlap erõsítõ hálóval
       - Platon (HDPE)
       - Delta-drain (HDPE)
       - fémlemez

Csomópontok kialakítása


Összefolyó
1./ Összefolyócsõ szára
2./ Aljzat
3./ Párazáró réteg
4./ Hõszigetelõ lap
5./ Vízszigetelõ lemez
6./ Vízszigetelõ lemez
7./ 0,3 mm Pe védõfólia
8./ Védõkosár
9./ Kavics vagy keramzit
     vízelvezetõ rendszer
10./ Poliészter szövet  szûrõréteg
11./ Talaj


Kiemelkedõ tágulási hézag



                                                                .
