VASBETON  PARKOLÓFÖDÉM HÕSZIGETELÉS NÉLKÜL





 A VÍZSZIGETELÉS JAVASOLT RÉTEGRENDJE:



. .                I              II                  III

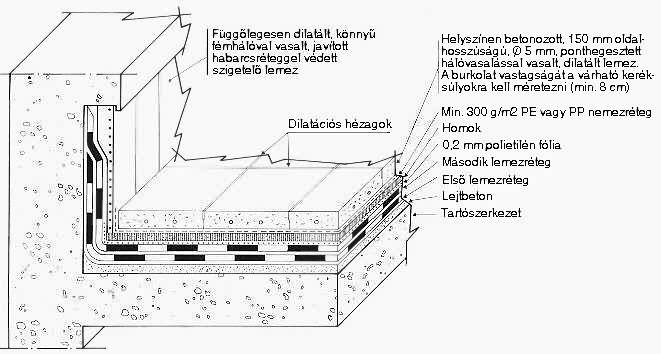

           7  rajz szerint rajz szerint rajz szerint rajz szerint
           6 rajz szerint rajz szerint rajz szerint rajz szerint
           5  rajz szerint rajz szerint rajz szerint rajz szerint
           4  második lemezréteg NOVABOND 4 mm NOVABOND 4 mm NOVAGUM 18/P 4
           3 elsõ lemezréteg NOVABOND 4 mm NOVATER 4 mm NOVAGUM 18/P 4
           2 lejtbeton lejtbeton lejtbeton lejtbeton
           1  tartószerkezet tartószerkezet tartószerkezet tartószerkezet


RÉSZLETES ISMERTETÉS


. JELLEMZÕK            BEÉPÍTÉS MÓDJA
Tartószerkezet:







Elõregyártott vasbeton, vagy üreges vb. panelek.

Lejtés: 3-5 %





A szigetelõlemez fektetése elõtt, vagy annak során biztosítandó feltételeket lásd a következõ c. fejezetekben:

  - Elõkészítés
  - Felületkialakítás
  - Fektetési technológia
Alapozó bitumenmáz:  Csak megfelelõ minõségû termék alkalmazható. Alkalmazás egyedi elbírálás alapján. Felhordása kenõkefével, vagy szórópisztollyal, min. 250 g/ m2 mennyiségben.
Szigetelõlemez/ek:  Megfelelõ szilárdság és nyúlóképesség a tartószerkezet és/vagy más velük érintkezõ szerkezeti elem alakváltozásainak követéséhez.  Az elsõ réteget lazán rögzítés nélkül kell a vízszintes felületeken fektetni, a  peremek mentén és a függõleges szakaszokon az aszfaltburkolat felsõ éle felett 20 cm magasságig, teljes felületen kell hegeszteni. A második réteget eltolt átfedésekkel teljes felületen kell az elsõ réteghez hegeszteni Az átfedéseket lángszóróval kell hegeszteni, a hosszanti élek mentén 8 cm és a lemezvégeken 12 cm szélességben.

Dilatációs hézagok a rajz szerint
kivitelezendõk:




                                                                           .
